Полезные советы
Азимут, угол подъёма, таблица параметров для Heidelberg, монтаж F-разъёма и работа DiSEqC/USALS.

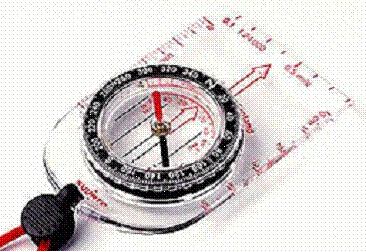

Азимут антенны
Направление на спутник. Измеряется в градусах и определяется по компасу. Север — 0°, Юг — 180°.

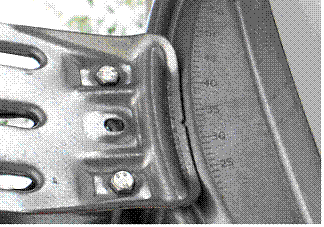

Угол подъёма антенны
Угол, под которым сигнал со спутника приходит к вашей антенне. Шкала с делениями для установки угла подъёма имеется на всех современных антеннах.
DishPointer Pro (Android)
DishPointer Pro — оригинальная программа, которая поможет найти расположение спутников на небе. Чтобы найти спутник, достаточно навести смартфон камерой в небо. Программа отлично подходит тем, кто хочет настроить спутниковую тарелку без вызова специалистов, и показывает расположение спутников на околоземной орбите в реальном времени.
Направьте устройство с программой DishPointer Pro в небо — на экране появится вся нужная информация для настройки спутниковой антенны. Приложение поддерживает более 50 спутников и распространяется бесплатно.
Таблица для Heidelberg (8,7°E / 49,5°N)
| Спутник | Азимут | Угол подъёма |
|---|---|---|
| 12,5°W (Atlantic Bird 1) | 207° | 30° |
| 11°W (Express A3) | 205° | 30,3° |
| 4°W (Amos 1/2) | 197° | 32,1° |
| 5°E (Astra 4A) | 185° | 33,2° |
| 13°E (Hot Bird) | 174° | 33,2° |
| 19,2°E (Astra 1KR-N) | 166° | 32,5° |
| 23,5°E (Astra 3B) | 161° | 31,5° |
| 28°E (Astra 2A) | 155° | 30,4° |
| 40°E (Express AM1) | 141° | 26° |
| 53°E (Express AM22) | 128° | 19,6° |
| 60°E (Intelsat 904) | 121° | 15,6° |
| 75°E (ABS1) | 108° | 6,5° |
Расчёт параметров установки спутниковой антенны можно сделать здесь.
Калькулятор для расчёта мультифида находится здесь.
Программа для расчёта мультифида находится здесь.

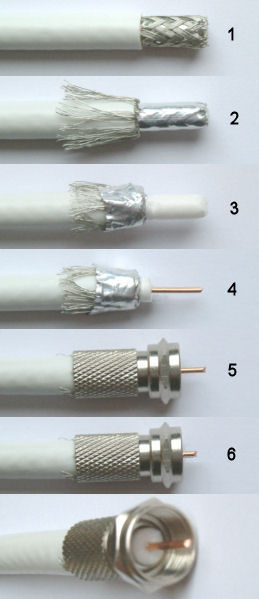

Монтаж F-разъёма (F-Stecker)
- Снять наружную изоляцию с кабеля длиной 12–15 мм, не повредив экранирующую металлическую оплётку.
- Завернуть металлическую оплётку на наружную изоляцию.
- Завернуть металлическую фольгу на наружную изоляцию, освободив слой внутренней изоляции.
- Надрезать внутреннюю изоляцию до центрального проводника, отступив от завёрнутой оплётки 1–2 мм, и освободить центральный проводник.
- Накрутить F-Stecker на подготовленный конец кабеля до упора. Можно использовать пассатижи.
- Центральный проводник должен выступать за Stecker на 2–3 мм. Откусить кусачками излишек выступающего проводника.
DiSEqC

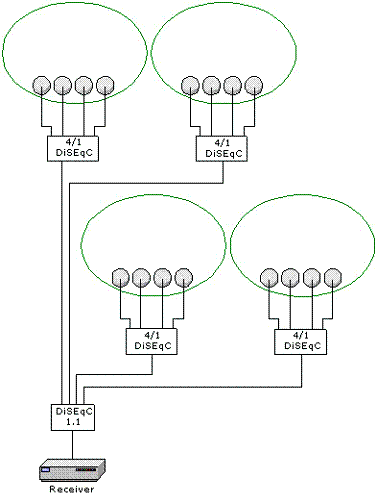

Пример использования DiSEqC 1.1: с помощью одного DiSEqC 1.1 и четырёх DiSEqC 1.0 можно подключить до 16-ти LNB на один ресивер.
DiSEqC 1.1 SUR420F фирмы SPAUN
DiSEqC (Digital Satellite Equipment Control, или цифровое управление спутниковым оборудованием) — специальный протокол связи для обмена данными между спутниковым ресивером и другими устройствами: переключателями, поляризаторами, позиционерами и т. п. Для передачи сигнала используется коаксиальный кабель. Режим обмена данными через кабель — одно- или двухсторонний, с возможностью подачи питания. Стандартом предусмотрена совместимость с традиционным переключением напряжения 13/17 вольт и тоном 22 кГц.
- DiSEqC 1.0 — позволяет переключаться между 4 LNB (спутниками)
- DiSEqC 1.1 — позволяет переключаться между большим количеством LNB (8–16–64)
- DiSEqC 1.2 — позволяет производить контроль за позиционером
- DiSEqC 1.3 — позволяет производить контроль за позиционером — USALS
- DiSEqC 2.0 — добавляется двухсторонний режим обмена данными в DiSEqC 1.0
Функция USALS
USALS (сокращение от Universal Satellites Automatic Location System) часто присутствует на передней панели новых моделей приёмников. Это означает, что приёмник оснащён системой автоматического определения положения спутника, применимой для антенн до 120 см с полярным центральным DiSEqC-позиционером (полярная подвеска + DiSEqC-позиционер + мотор в одном корпусе).
