Как настроить USALS

USALS-мотор.

Закрепите мотор на опорной стойке, не затягивая окончательно крепёжные гайки на крепёжных скобах C.

Настройте наклонение ротора на вашу широту (для Heidelberg-а 49°) и затяните крепёжные винты F.

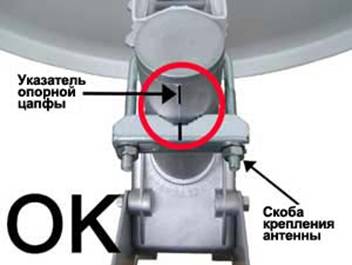

Закрепите тарелку на опорной цапфе мотора, как показано на рисунке. Антенна д. б. повёрнута в направлении юга. Метка на крепёжной скобе антенны должна совпадать с меткой опорной цапфы мотора. Тарелка должна быть закреплена как можно точнее в направлении указателя опорной цапфы. Затяните гайки скобы крепления антенны.

OK — антенна установлена правильно.

NO — неверная установка антенны.

Руководства по установке советуют по заданной формуле рассчитать угол подъёма антенны, что даёт неточные результаты и требует в дальнейшем корректировки. Мы не будем делать этих расчётов, а установим угол подъёма на глаз так, чтобы антенна была поднята примерно так, как другие антенны (тарелки) без мотора.

Соедините мотор со спутниковым приёмником, как показано на рисунке.

Посмотрите руководство пользователя вашего спутникового приёмника и установите режим USALS.

Выберите, ближайший к вашей долготе, спутник. Например: для Heidelberg-а (долгота — 8,7°E, широта — 49,4°N). Ближайший спутник — 7°E (Eutelsat W3A).

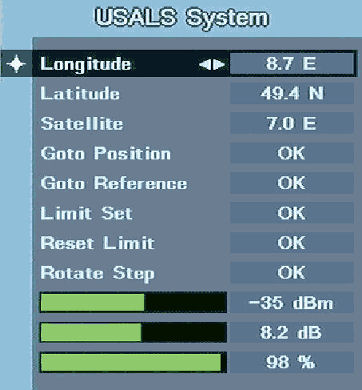

Заполните поля в меню приёмника значениями ШИРОТЫ (Latitude) и ДОЛГОТЫ (Longitude) места установки вашей антенны. Как только значения будут получены, приёмник повернёт мотор в требуемую позицию. Подождите, пока мотор остановится.

Слегка вращайте закреплённые вместе антенну и мотор (вправо-влево), а также меняйте угол подъёма (вверх-вниз) до тех пор, пока на индикаторе вашего спутникового приёмника не появится сигнал.

Проверьте по картинке на экране телевизора правильность приёма с выбранного спутника. В нашем примере мы должны принимать сигнал с Eutelsat W3A. Добейтесь максимального уровня сигнала.

Затяните гайки на крепёжных скобах C и крепёжные винты антенны.
